Moons: 大力矩2相步进电机.MS17HD系列
收藏
在线客服
产品详情
产品评论(0)

大力矩2相步进电机.MS17HD系列

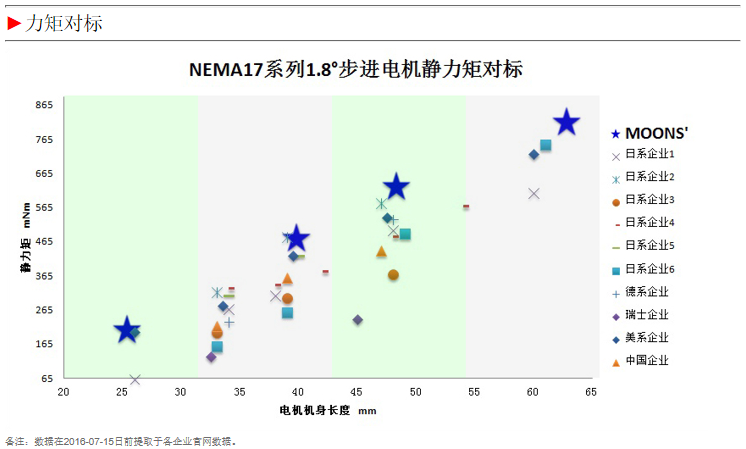

MOONS’ 大力矩2相.MS16HS系列步进电机经过了一系列的优化、改进,性能和价值得到了大幅的提升:
1.稀土永磁材料和转子齿形设计的优化提高了电机的输出力矩和效率;
2.最优的槽满率设计使得电机的温升更低、寿命更长、输出力矩更大;
3.大轴承设计可以有效提升电机寿命,使电机在短程往复运动中更具优势;
4.优化的定子叠片设计可以更好地满足客户大力矩、高精度和低损耗的要求;
5.集成式插座式设计使得联接快速、可靠;
6.压铸端盖具有更高的强度、更高的精度,更有利于电机散热;

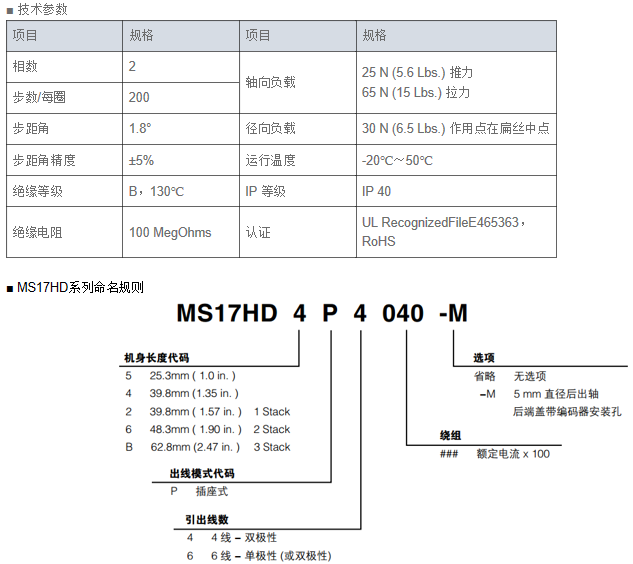

7.全新的命名系统更加清晰有效,涵盖了更多的绕组信息和标准选项信息。

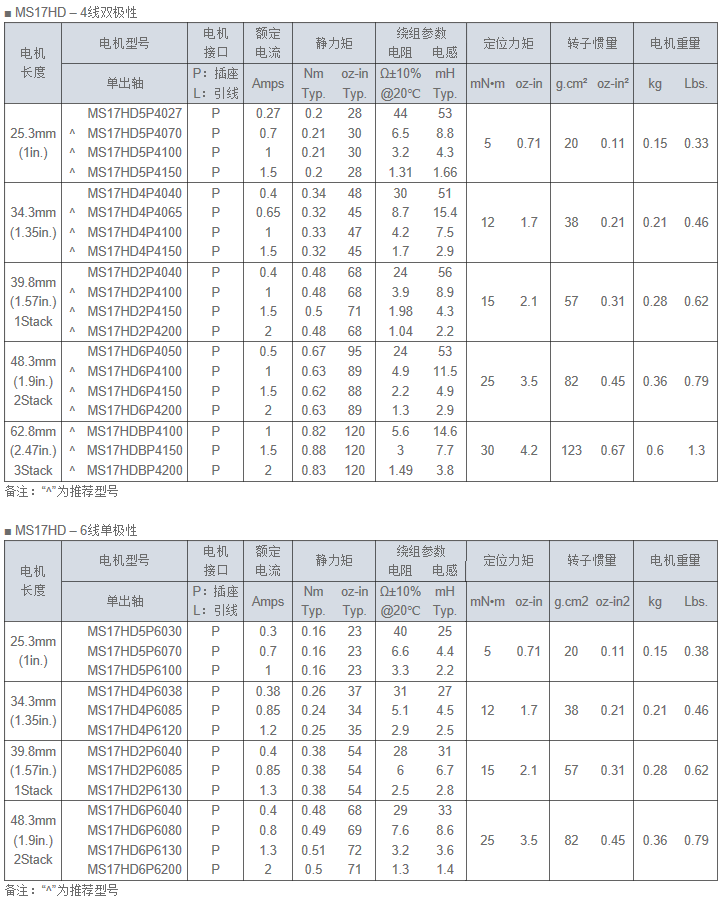

 产品概述:








 行业应用:

鸣志的步进电机广泛应用于各种不同类型的设备中,用来提供其所需要的运动控制。其中包括:
• 办公自动化,打印机、扫描仪、复印机、多功能一体机等
• 舞台灯光,光射方向控制、调焦、色变和光斑调控、灯光特效等
• 银行领域,ATM机、票据打印、银行卡制作、点钞机等
• 医疗领域,CT扫描仪、血液分析仪、生化分析仪等
• 工业,纺织机械、包装机械、机器人、输送、组装流水线、贴标机等
• 通信,信号调节、移动天线定位等
• 安防,监控摄像头的运动控制
• 汽车,油阀/气阀控制、车灯转向系统等



 技术支持与培训:


■ 电机接线图

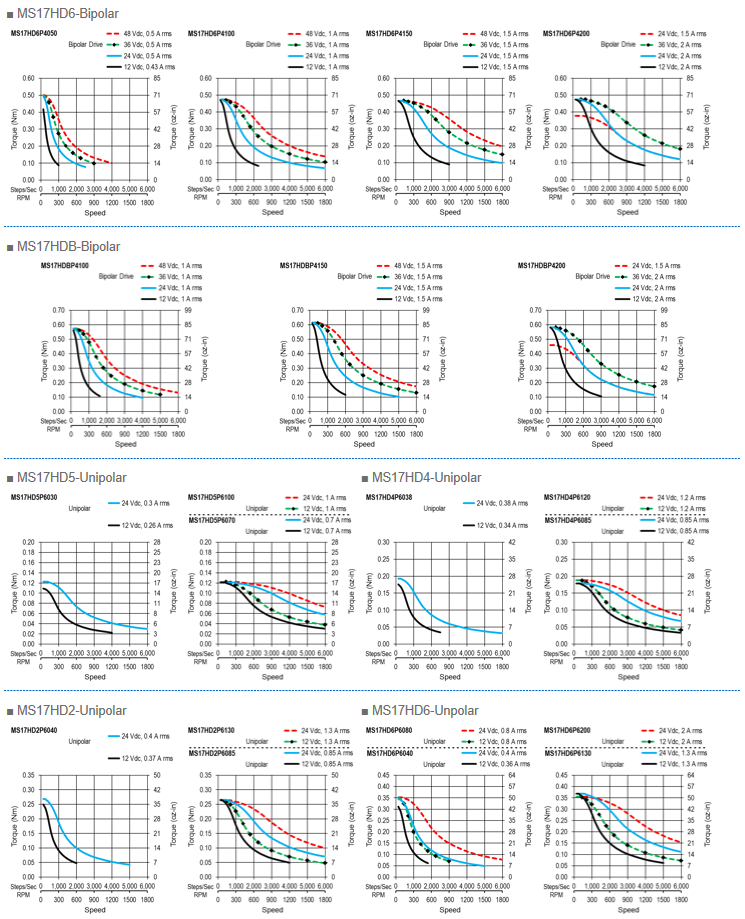

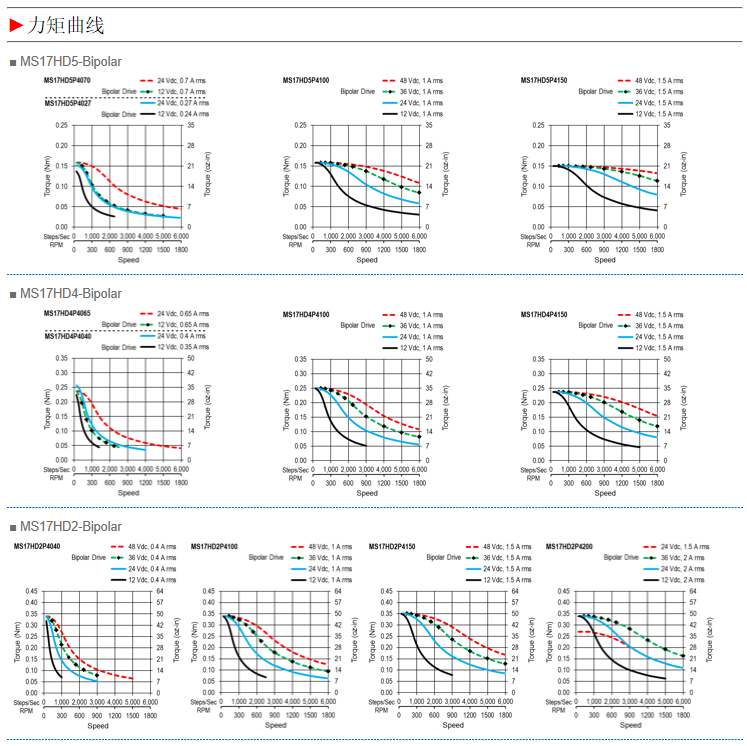

■ 速度–力矩曲线


速度–力矩曲线是步进电机输出特性的重要表现形式
工作频率点电机在某一点的转速值。

n = q * Hz /(360 * D)

n:转/秒

Hz:频率值
D:驱动电路细分值
q:步距角
自启动区域步进电机可以直接启动和停止的区域。
连续运行区域在该区域内,电机无法直接启动或停止。电机在该区域内运行必须先经过自启动区域,然后经过加速达到该工作区域运行。同理,电机在该区域内也无法直接制动,否则容易造成电机失步,必须先经过减速到达自启动区域内再制动。
最高启动频率空载情况下,已励磁电机直接启动而不丢步的最高脉冲频率。
最高运行频率空载情况下,已励磁电机运行而不丢步的最高脉冲频率。
启动力矩/牵入力矩已励磁电机能以某一固定的频率启动和同步运行而不丢步的最大转矩。
运行力矩/牵出力矩在规定的驱动条件下,按照给定脉冲频率,可加给已驱动电机转轴上而不是电机丢步的最大转矩。


 资料下载:

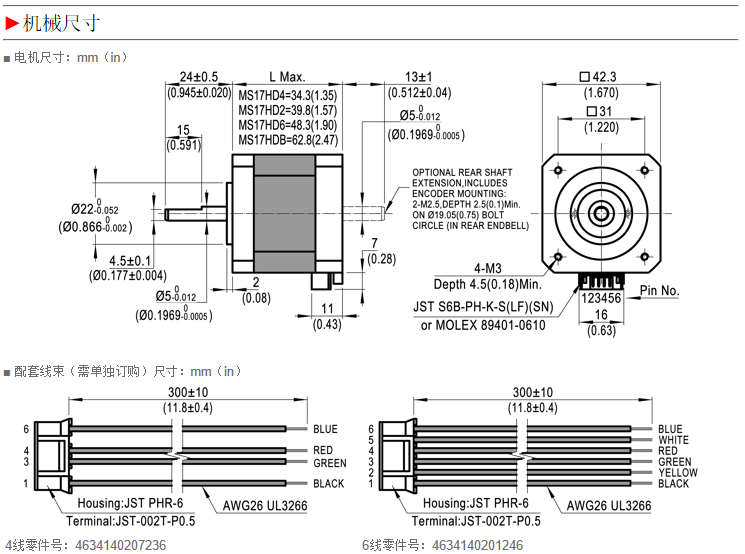

MS17HD5电机2D图.pdf

MS17HD5电机3D模型.step



MS17HD4电机2D图.pdf

MS17HD4电机3D模型.step



MS17HD2电机2D图.pdf

MS17HD2电机3D模型.step‍



MS17HD6电机2D图.pdf

MS17HD6电机3D模型.step‍



MS17HDB电机2D图.pdf

MS17HDB电机3D模型.step
